QS-1型L290mm長柄濾頭的結構圖

    長柄濾頭是有濾帽、濾柄及頂埋件組成。濾帽上有許多俠縫構成氣水混合通道，濾桿頂部與濾帽連成一體，中、上部有一至三個進氣水小孔，靠近低部設有二到三個進氣水狹縫，末端孔口可進水，因氣水反沖洗使用的濾頭濾柄較長（一般)≥150 mm).此種濾頭又稱長柄濾頭。氣水反沖洗時，氣水可同時從濾柄上小孔和狹縫進入，由濾帽上狹縫冒出。濾頭具體構造因型號而異。
    QS-1型L290長柄濾頭為例：進氣孔為三個.每個直徑2mm、總面積9.4mm2、位置分別在離頂端5mm、30mm和107mm處:進氣縫兩條，每條長13mm.寬2mm、兩條縫之的隙為2mm，進氣總面積52mm2，上而的進氣縫上口位置離最下邊一個進氣孔125mm，離漣柄末端30mm、濾柄外徑為21mm、內徑為I6mm、底端孔管積為201mm2：濾帽共有40條狹縫、縫隙寬度0.2mm、總面積250mm2。

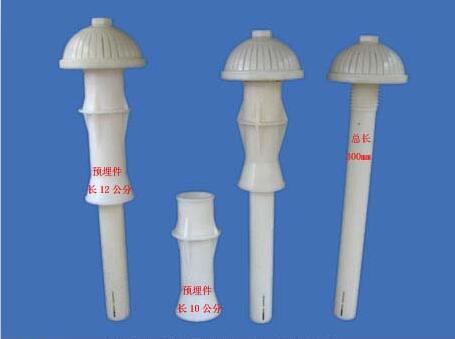

QS-1型L290mm長柄濾頭構造如圖所示：
